用 CCS 开发

安装 Code Composer Studio（CCS）

CCS 工具链包含的许多功能超出了本文档范围，更多信息和文档可以在 CCS Webpage 上找到。

检查 BLE5-Stack 1.00.00 发行说明，查看需要的 CCS 版本和任何要求的工作环境。与 IAR 生成的目标代码相比，CCS 生成的目标代码的大小和性能可能不同。

下面介绍如何安装和配置 CCS 的正确版本和必要的工具。

1. 安装用于 ARM 的 Code Composer Studio

• 下载 Code Composer Studio
• 开始安装过程并接受许可协议，建议将 CCS 安装在默认位置。（具体安装步骤这里不赘述，在 CC2640R2 BLE5.0 开发环境搭建中有详细的描述）
• 在 Processor Support 部分，选择 SimpleLink CC13xx 和 CC26xx 无线 MCU 。
• 在 Debug Probes 部分，CCS 将安装支持 TI XDS Debug Probe Support 。此选项支持 XDS110 调试器。
• 选择 Finish 开始安装。

  注意:所需版本在发行说明中有陈述。

2. 校验 ARM 编译器工具版本

• 如果需要，CCS 和 ARM 编译器版本可以通过进入 Help -> About Code Composer Studio 进行验证。在 Installation Details 按钮下，可以确定 ARM Compiler Tools 版本。请确保此版本满足发行说明中所述的版本要求。
• 如果需要更新，请参阅下面安装特定的 TI ARM 编译器以获取安装所需的 TI ARM 编译器版本。

安装特定的 TI ARM 编译器

要安装特定的 TI ARM 编译器，请参阅以下步骤和图1。

1. Help -> Install New Software
2. 在 Work with 下拉列表中，选择 Code Generation Tools Update
3. 取消选中 Show only the latest versions of available software
4. 展开 TI Compiler Update 。
5. 根据发行说明中的​​要求选择所需的 ARM 编译器工具版本。
6. 按下一步完成安装，您可能需要重新启动 CCS 。

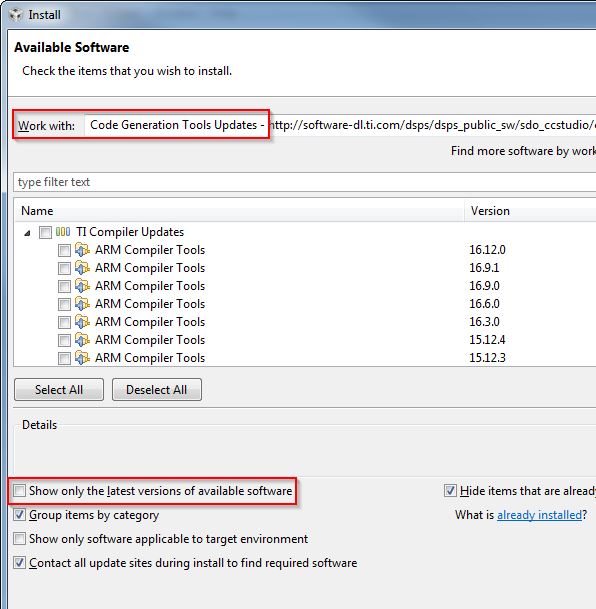

图1. Code Composer Studio 中的 TI ARM 编译器版本

导入 CCS 项目

本节介绍如何导入和编译现有工程并引用 multi_role 工程。开发套件中包含的所有 BLE5-Stack 工程都具有相似的结构。

1. 打开 CCS 。
2. 创建一个工作区。

   注意:确保 CCS 工作空间路径不包含空格。

3. 使用资源浏览器导入 CCS 项目
   • 打开资源浏览器 View -> Resource Explorer
   • 导航到 CCS 文件夹为您选择的示例： Software -> SimpleLink CC2640R2 SDK -> Examples -> CC2640R2 Launchpad -> ble5stack -> multi_role -> TI-RTOS -> CCS Compiler -> multi_role_app

图2. 导入 CCS 项目

4. 点击 CCS 按钮将项目导入到 Project Explorer

   注意：如果本地版本不存在，导入过程也将安装 SimpleLink CC2640R2 SDK 。您必须接受最终用户许可协议才能执行，如图 3 所示。

图3. 安装 SimpleLink CC2640R2 SDK

• 如果导入正常，在资源管理器中应该出现两个项目：一个是应用程序代码，一个是协议栈代码（协议栈代码要么是 stack 工程要么是 stack_library 工程）

图4. 导入 CCS 的项目

注意： 不要使用 CCS 中的 Rename 选项来重命名项目。这可能会改变其中某些编译参数，从而导致编译不可逆的错误。要重命名一个工程，你应该使用 CCS 内部的 Copy 和 Paste 选项。当你 Paste 工程时，会有一个选择新的工程名称的选项。这些过程对于应用程序和协议栈栈工程来说都是一样的。粘贴这两个工程后，您需要修改应用程序工程的属性并更新其 Project Reference （在高级设置中）才能选择新粘贴的协议栈工程。

找到 CCS 工程（配置工程路径）

如果 CCS 安装在默认安装目录（ c:/ti ）下，它会自动发现 SimpleLink CC2640R2 SDK 。一旦被 CCS 发现，它会定义一个名为 COM_TI_SIMPLELINK_CC2640R2_SDK_INSTALL_DIR 的配置环境变量供 BLE5-Stack 工程使用。

如果是从 SimpleLink CC2640R2 SDK 安装路径之外的指定路径导入 BLE5-Stack 工程，在工程逐个导入之后 COM_TI_SIMPLELINK_CC2640R2_SDK_INSTALL_DIR 变量必须重新定义。

重新定义此变量：

1. 打开 CCS 工程的属性（ Project -> Properties ）
2. 定位到 Resource -> Linked Resources ,编辑COM_TI_SIMPLELINK_CC2640R2_SDK_INSTALL_DIR，并将其指向您导入的根目录位置。

图5. 重新定义 COM_TI_SIMPLELINK_CC2640R2_SDK_INSTALL_DIR

BLE5-Stack CCS 工程编译配置

所有 BLE5-Stack 工程工作区都包含了如表 1 所示的各种工程和编译配置。*_StackLibrary 编译配置将协议栈编译成库的形式供应用程序调用，如 软件架构中的协议栈编译成库文件配置中所述一样。

表1. 可用的CCS项目构建配置

工程类型	工程命名约定	工程的编译配置	兼容的对应工程的编译配置
Application	*_cc2640r2lp_app	FlashROM	*_CC2640R2lp_stack
Application	*_cc2640r2lp_app	FlashROM_StackLibrary	*_cc2640r2lp_stack_library
Application	*_cc2640r2lp_app	FlashROM_StackLibrary_RCOSC	*_cc2640r2lp_stack_library
Application	*_cc2640r2lp_app_oad_onchip	FlashROM_OAD_ImgB	*_cc2640r2lp_stack搭配 FlashROM配置
Application	*_cc2640r2lp_app_oad_offchip	FlashROM_OAD_Offchip	*_cc2640r2lp_stack搭配 FlashROM配置
Stack	*_cc2640r2lp_stack_library	FlashROM_Library	*_cc2640r2lp_app搭配FlashROM_StackLibrary配置
Stack	*_cc2640r2lp_stack	FlashROM	*_CC2640r2lp_app搭配FlashROM配置

单击文件资源管理器中的工程名称，选择一个工程作为激活的工程。在图 6 中，应用程序被选为激活工程。

图6. CCS Project Explorer

这些工程中的每一个都生成一个单独的可下载的镜像。

simple_peripheral 示例工程是本文档中作为通用应用程序主要描述的示例应用程序。
simple_peripheral 工程实现了一个基本的低能耗蓝牙外围设备，包括有 GATT 服务的 GATT 服务器。该工程可用作开发外围相关应用程序的框架。

编译和下载

对于所有编译配置，协议栈工程应始终在应用程序工程之前编译。

对于把协议栈编译成库的工程：

1. 编译协议栈库工程。
   • 激活协议栈工程。
   • 选择 Project -> Build All 来编译协议栈工程。
2. 编译应用程序工程。
   • 激活应用程序工程。
   • 选择 Project -> Build All 编译应用程序工程。
3. 下载整个应用程序
   • 选择 Run -> Debug 下载应用程序

注意:以库形式使用协议栈的应用程序项目没有严格的镜像边界。初始化编译之后，如果协议栈工程未被修改，只需要重新编译下载应用程序工程。

对于协议栈和应用程序作为两个镜像文件（而不是库）的工程：

1. 编译协议栈工程。
   • 激活协议栈工程。
   • 选择 Project -> Build All 来编译协议栈工程。
2. 编译应用程序工程。
   • 激活应用程序工程。
   • 选择 Project -> Build All 来编译应用程序工程。
3. 下载协议栈工程
   • 激活协议栈工程。
   • 选择 Run -> Debug 来下载协议栈。
4. 下载应用程序工程
   • 激活应用程序工程。
   • 选择 Run -> Debug 来下载应用程序

注意：协议栈工程定义了在应用程序工程中使用的 Flash 和 RAM 的边界参数。对协议栈工程的任何修改都需要重新编译下载协议栈工程，然后再重新编译下载应用程序工程以便使用新的边界设置。了解更多详细信息可以在存储架构中的边界工具操作中查看。
初始编译后，如果协议栈工程未被修改，则只需要重新编译下载应用程序工程。

警告:不要在工程配置中修改 CPU 变量。所有示例工程都配置了 CPU 类型，更改此配置（在这里就是 CC2640R2F ）可能会导致编译错误。
要实现空中下载（ OAD ）固件更新功能的示例应用程序需要编译 Boot Image Manager ( BIM )项目。有关详细信息，请参阅 OAD 部分。

访问预处理器符号

在工程级别中 C 预处理器符号可能需要设置或调整。以下过程描述了如何访问或修改预处理器符号。

1. 打开 Project Properties
2. 定位到 Build -> ARM Compiler -> Predefined Symbols
3. 使用图 7 中箭头所指的按钮来添加，删除或编辑预处理器。

图7. CCS 预定义符号

访问链接器符号

为了控制生成的镜像文件的内存布局，链接器符号可能需要在项目级别中进行设置或调整。以下过程描述了如何访问和修改链接器符号。

1. 打开 Project Properties
2. 定位到 Build -> ARM Linker -> Command File Preprocessing
3. 使用图 8 中箭头所指的按钮添加，删除或编辑链接符号。

图8. CCS 链接器符号

重置 CCS 中的 CC2640R2F

在复位菜单中选择 Board Reset 来进行板级复位

图9. CCS 板级复位

CCS 的额外培训和技术支持

有关 Code Composer Studio 的其他培训和技术支持，请参阅： Code Composer Studio Wiki Code Composer Studio Training
